Ürün Kataloğu

Tek Örgülü Hidrolik Hortum 1SN

Standart

DIN EN 853 1SN

İç çap

DN 32 (1 1/4″)

Takviye

Tek çelik örgü

Çalışma basıncı

60 bar

Çift Örgülü Hidrolik Hortum 2SN

Standart

DIN EN 853 2SN

Eşdeğer

SAE 100 R2AT

İç çap

DN 25 (1″)

Takviye

Çift çelik örgü

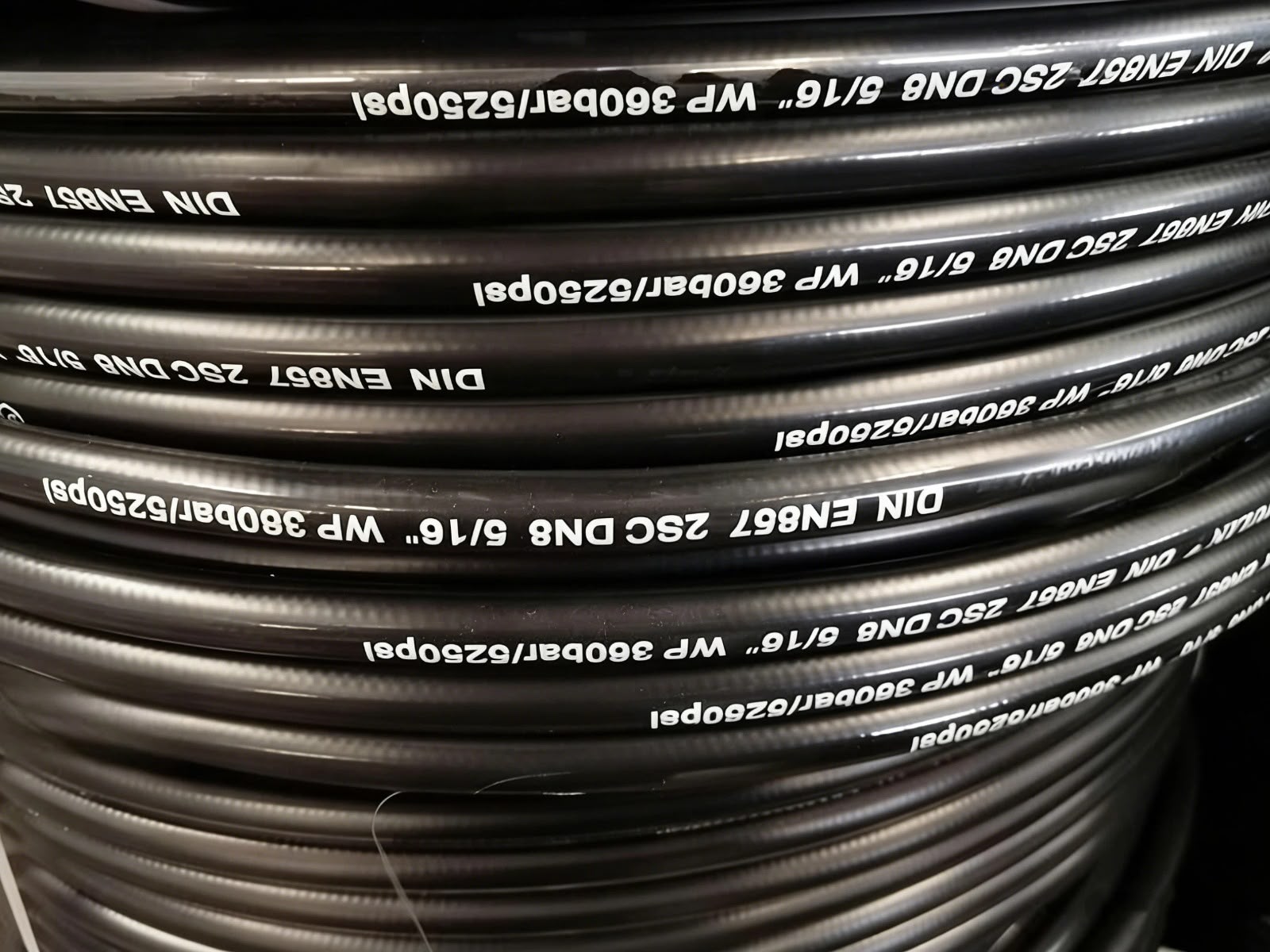

Kompakt Çift Örgülü Hortum 2SC

Standart

DIN EN 857 2SC

İç çap

DN 8 (5/16″)

Takviye

Çift çelik örgü

Çalışma basıncı

360 bar

Dört Spiral Takviyeli Hortum 4SP

Standart

DIN EN 856 4SP

İç çap

3/8″ (DN 10)

Takviye

Dört kat spiral

Çalışma basıncı

445 bar

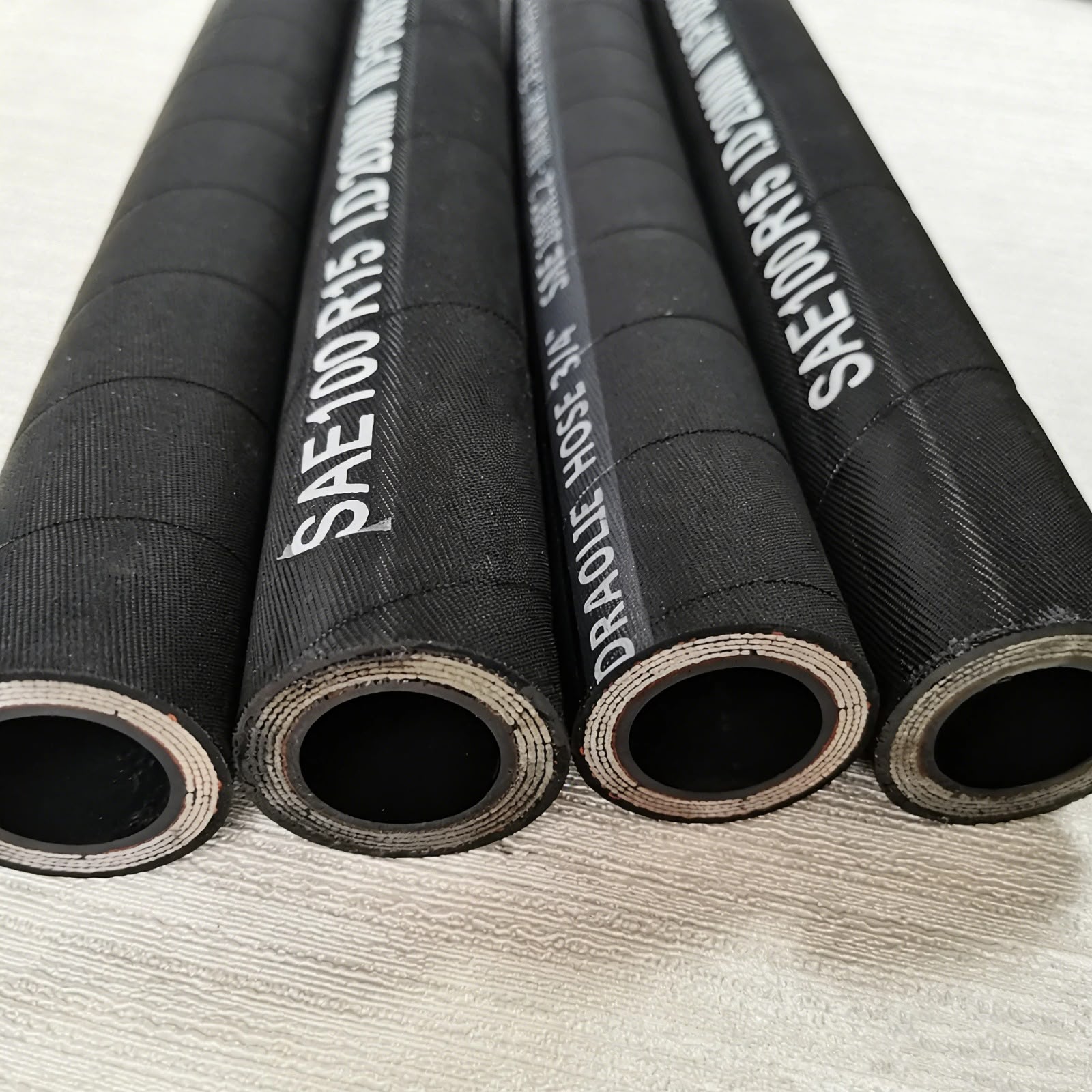

Ağır Hizmet Spiral Hortum R15

Standart

SAE 100 R15

İç çap

3/4″ (DN 19)

Takviye

Çok katlı spiral

Çalışma basıncı

420 bar / 6000 PSI

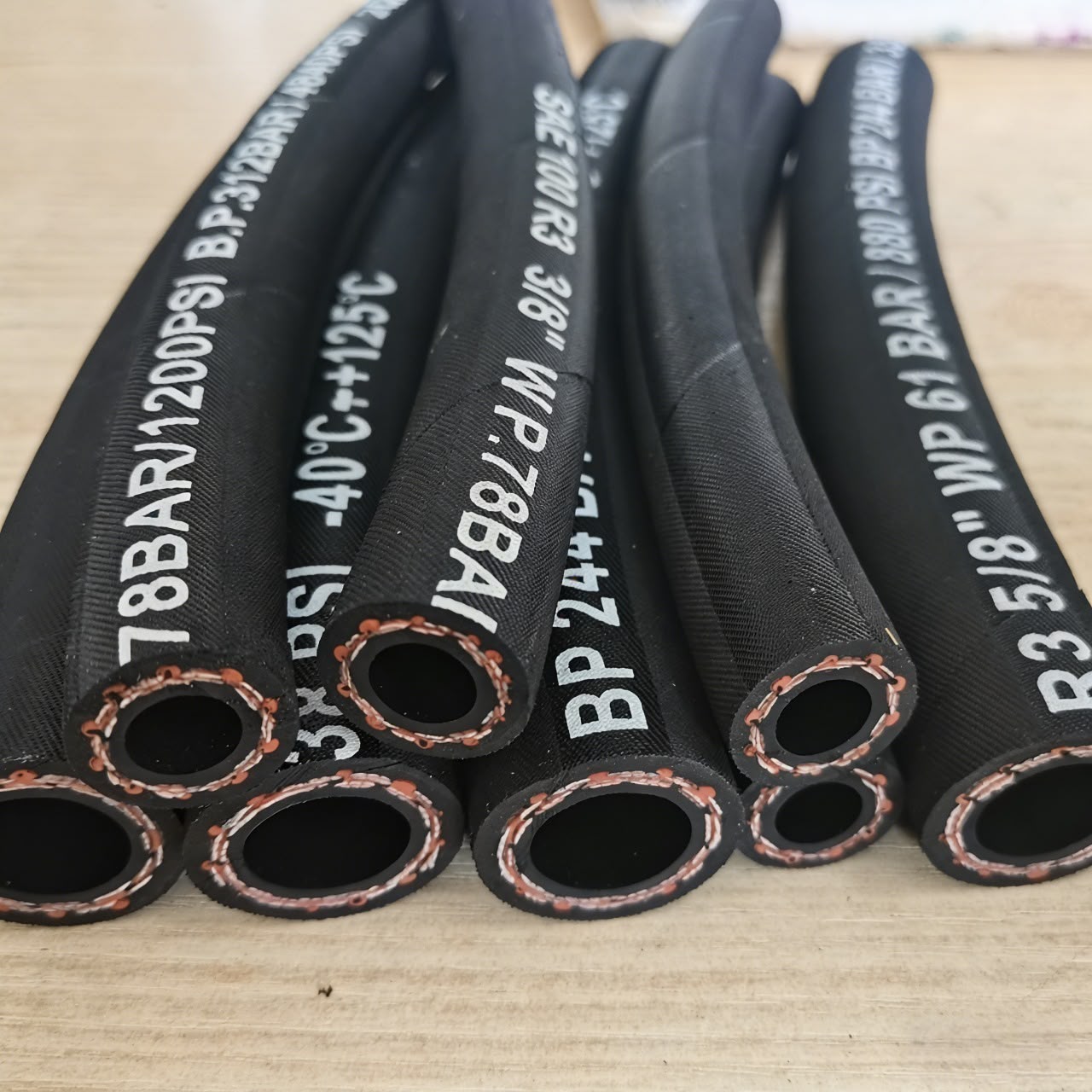

Tekstil Örgülü Hortum R3

Standart

SAE 100 R3

İç çap

3/8″ (DN 10)

Takviye

Çift tekstil örgü

Çalışma basıncı

78 bar

Hortum Takviye Sınıfı Kesit Seti

Kapsam

1SN · 2SN · 4SP

İç çap

1/4″ – 2″

Kullanım

Karşılaştırma numunesi

Metrik Düz Rakor 1/4″ 10L

Bağlantı

Metrik 24°

Seri

L (hafif)

Gövde

Düz

Diş

M16 × 1,5 (10L)

Metrik Düz Rakor 5/16″ 12L

Bağlantı

Metrik 24°

Seri

L (hafif)

Gövde

Düz

Diş

M18 × 1,5 (12L)

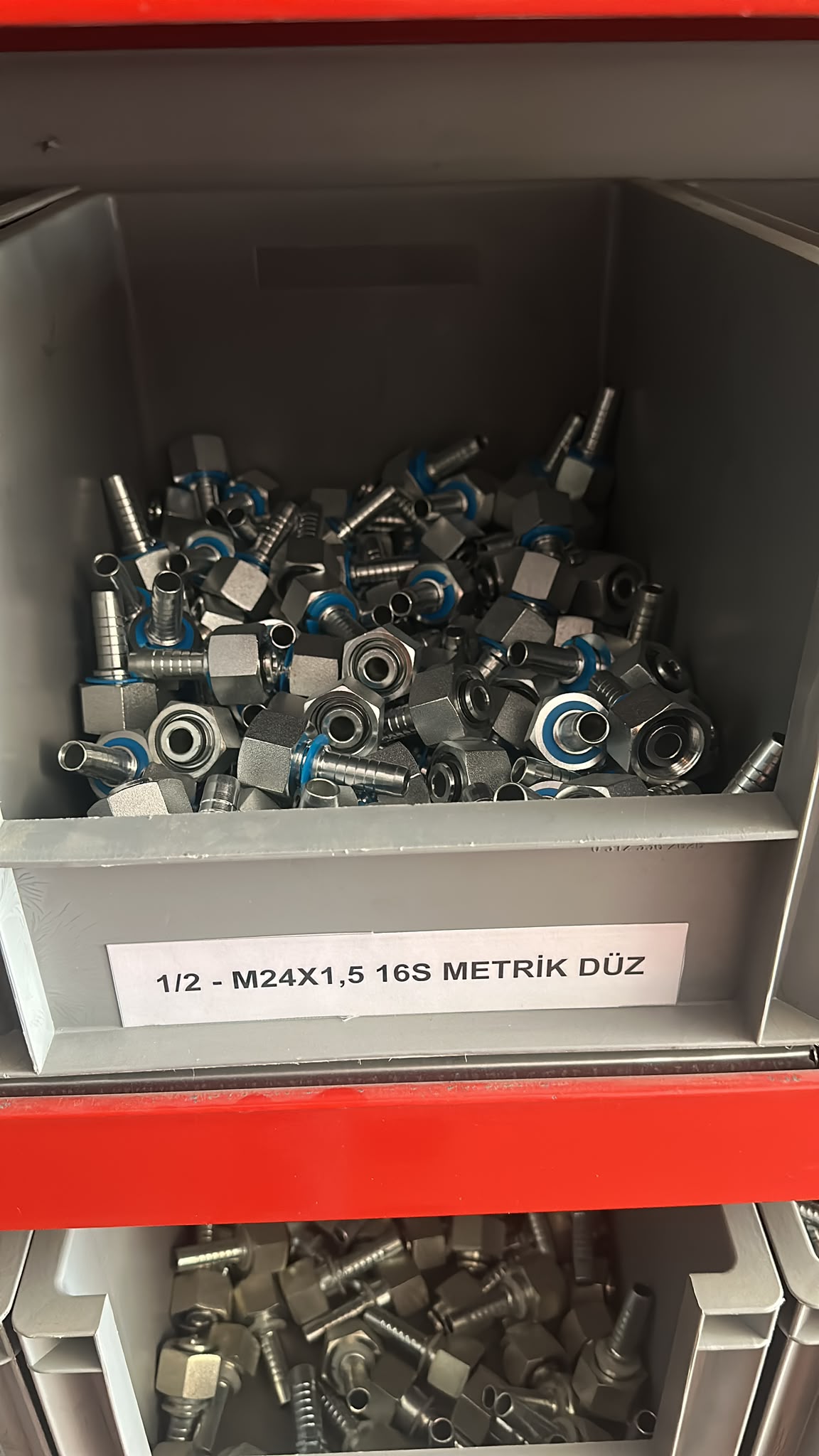

Metrik Düz Rakor 1/2″ 16S

Bağlantı

Metrik 24°

Seri

S (ağır)

Gövde

Düz

Diş

M24 × 1,5 (16S)

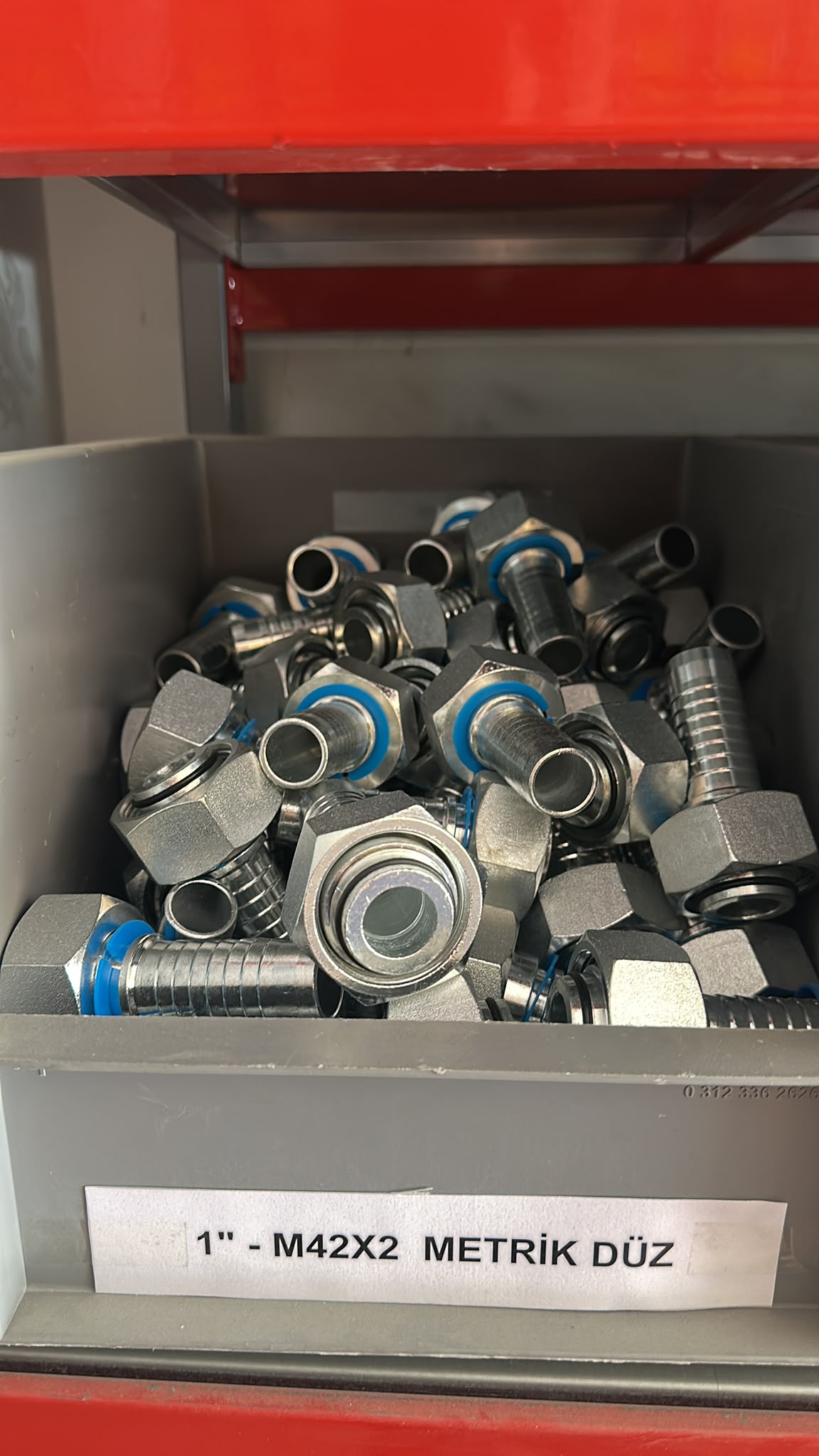

Metrik Düz Rakor 1″ 30S

Bağlantı

Metrik 24°

Seri

S (ağır)

Gövde

Düz

Diş

M42 × 2 (30S)

Metrik 90° Rakor 1/2″ 15L

Bağlantı

Metrik 24°

Seri

L (hafif)

Gövde

90°

Diş

M22 × 1,5 (15L)

Metrik 90° Rakor 1/2″ M24×1,5

Bağlantı

Metrik 24°

Gövde

90°

Diş

M24 × 1,5

Hortum çapı

1/2″

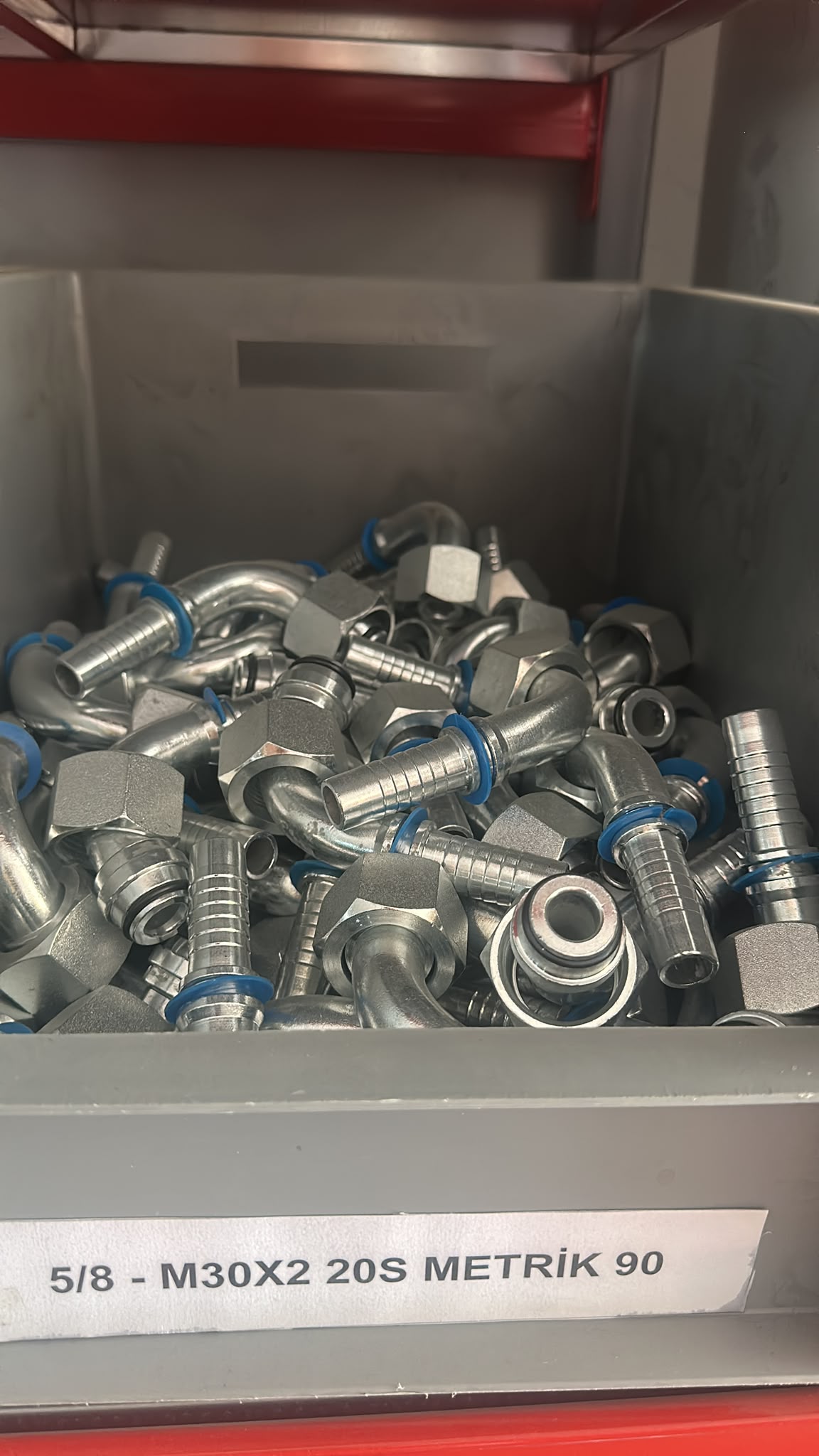

Metrik 90° Rakor 5/8″ 20S

Bağlantı

Metrik 24°

Seri

S (ağır)

Gövde

90°

Diş

M30 × 2 (20S)

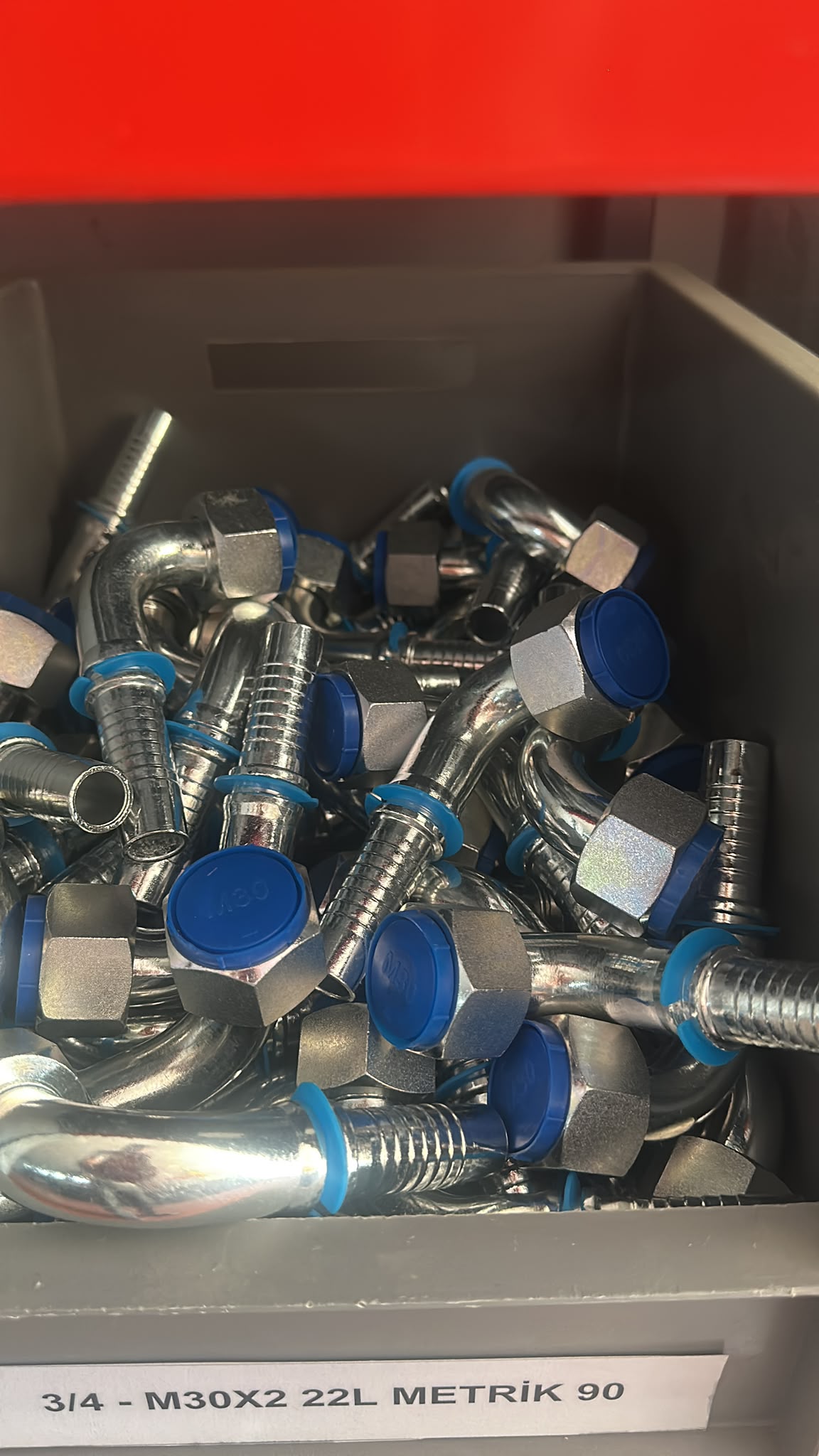

Metrik 90° Rakor 3/4″ 22L

Bağlantı

Metrik 24°

Seri

L (hafif)

Gövde

90°

Diş

M30 × 2 (22L)

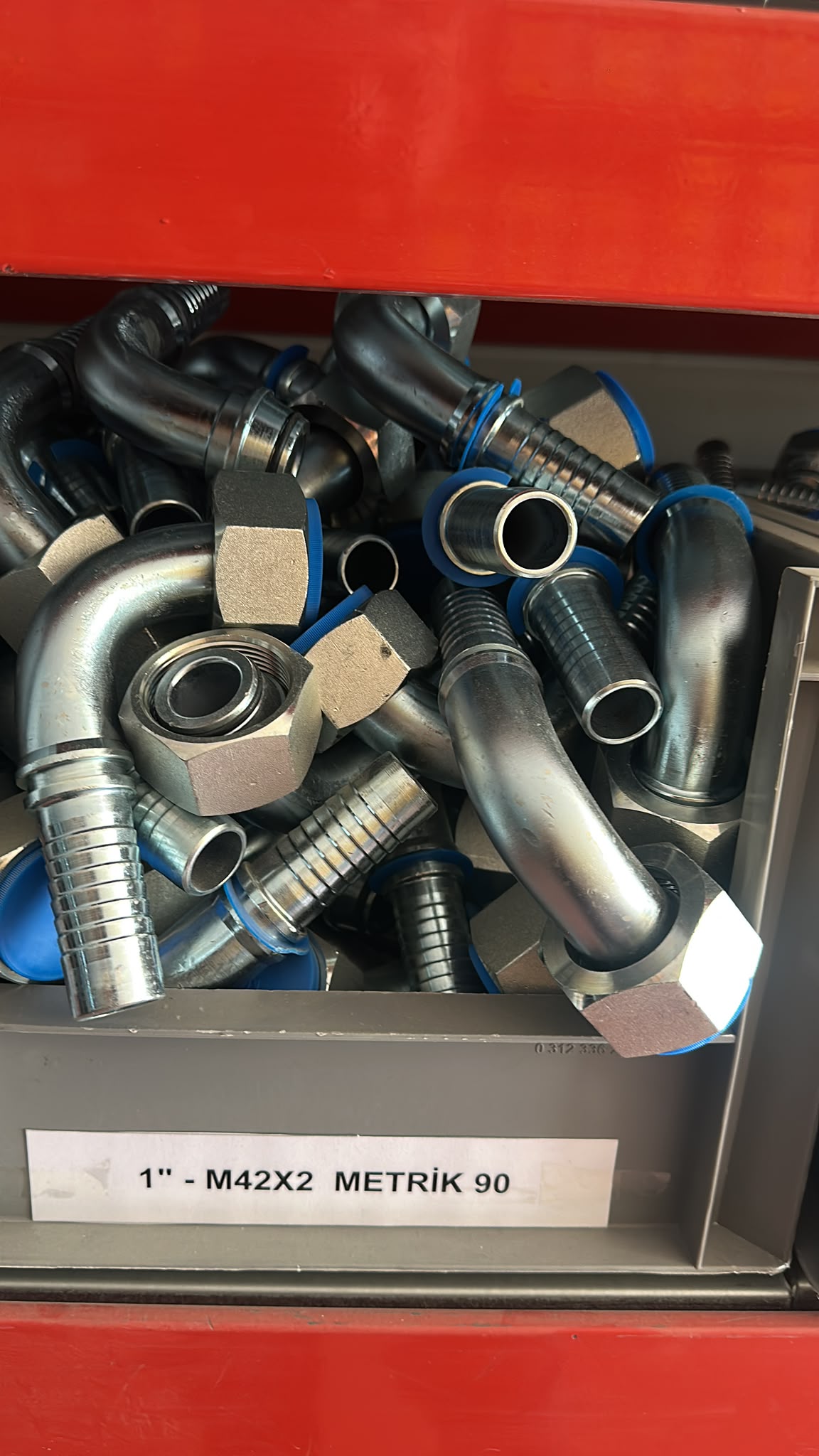

Metrik 90° Rakor 1″ 30S

Bağlantı

Metrik 24°

Seri

S (ağır)

Gövde

90° · uzun gövde seçenekli

Diş

M42 × 2 (30S)

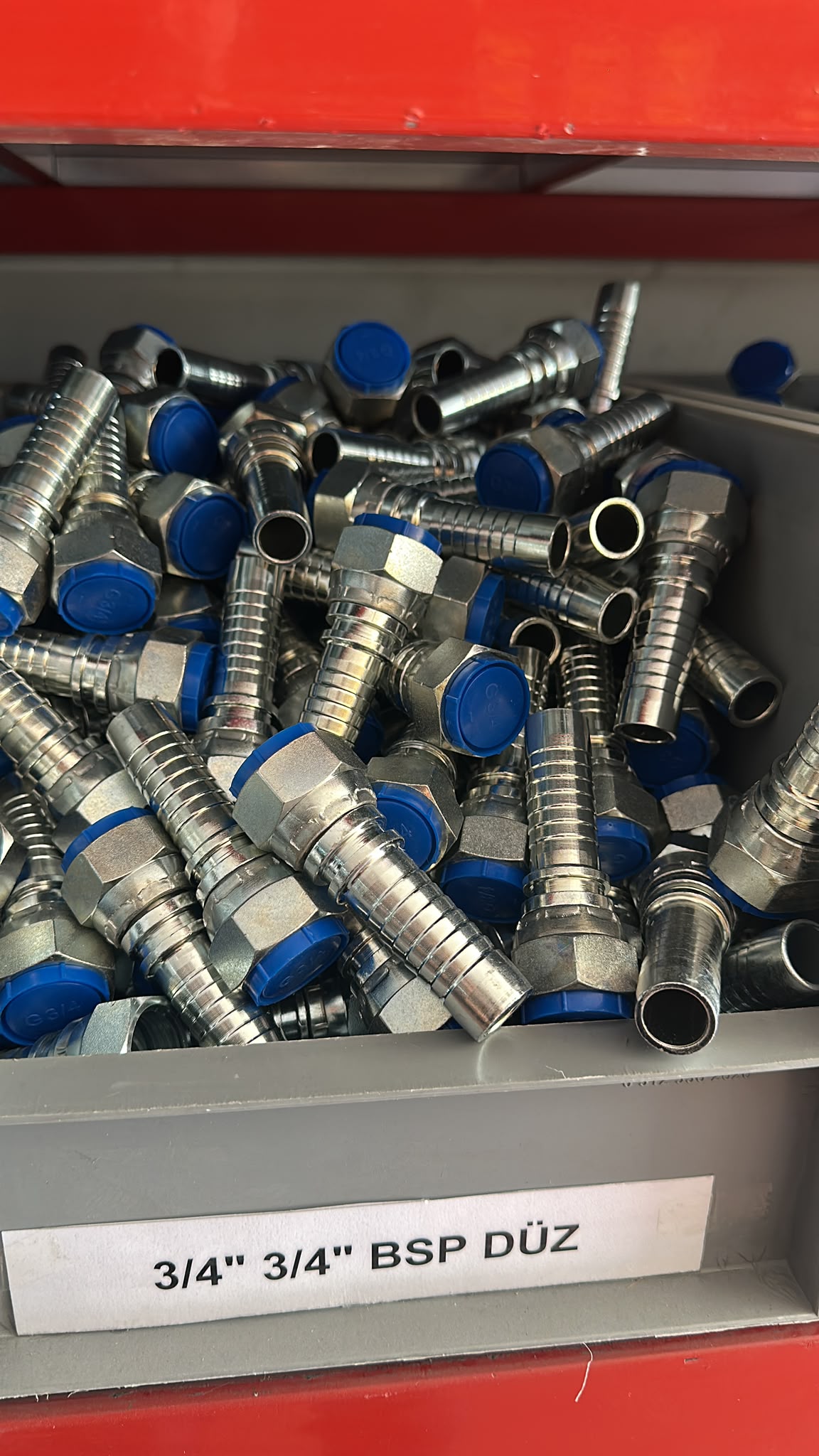

BSP Düz Rakor 3/4″

Bağlantı

BSP 60°

Gövde

Düz

Diş

G 3/4″

Hortum çapı

3/4″

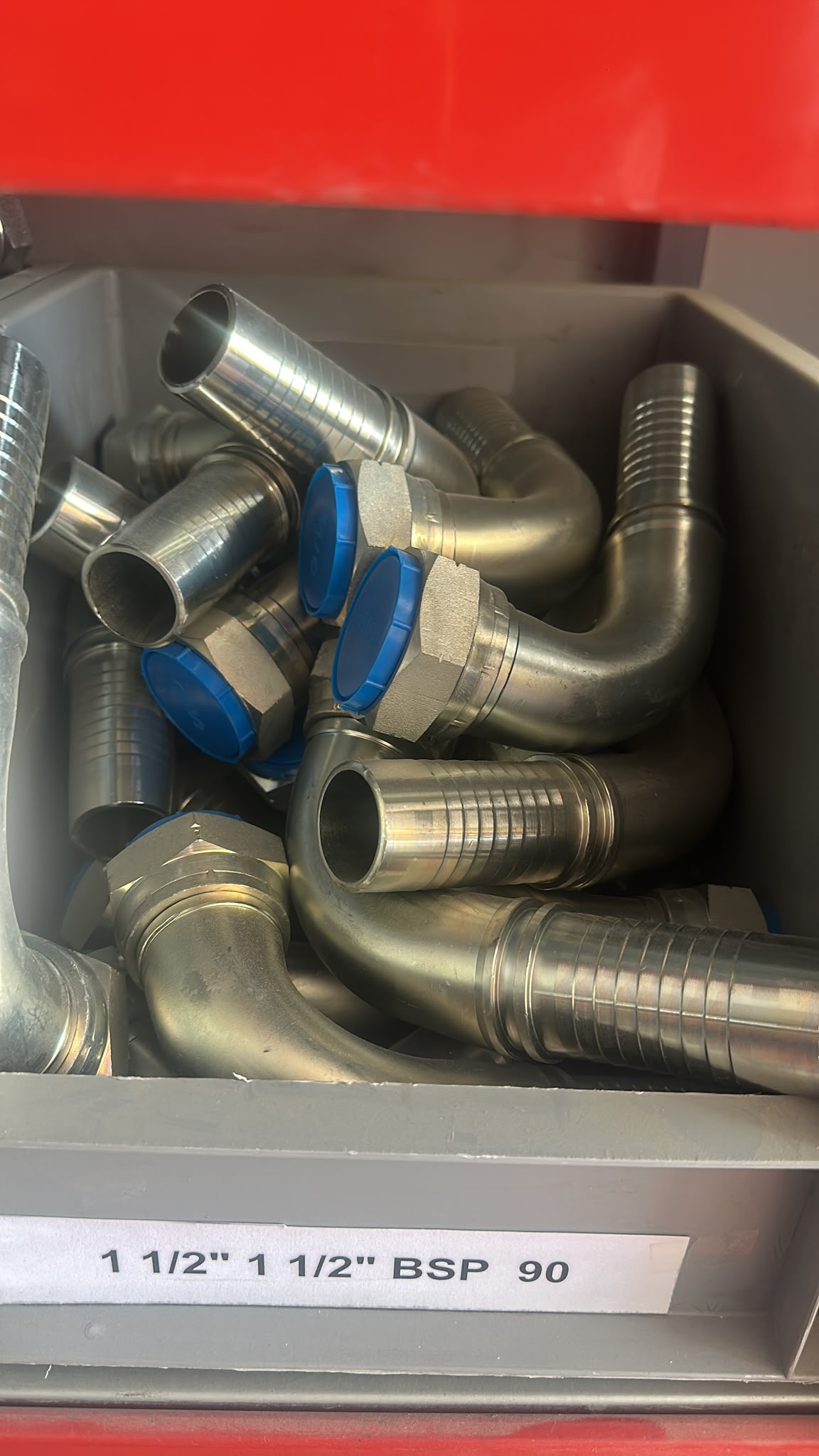

BSP 90° Rakor 1 1/2″

Bağlantı

BSP 60°

Gövde

90°

Diş

G 1 1/2″

Hortum çapı

1 1/2″

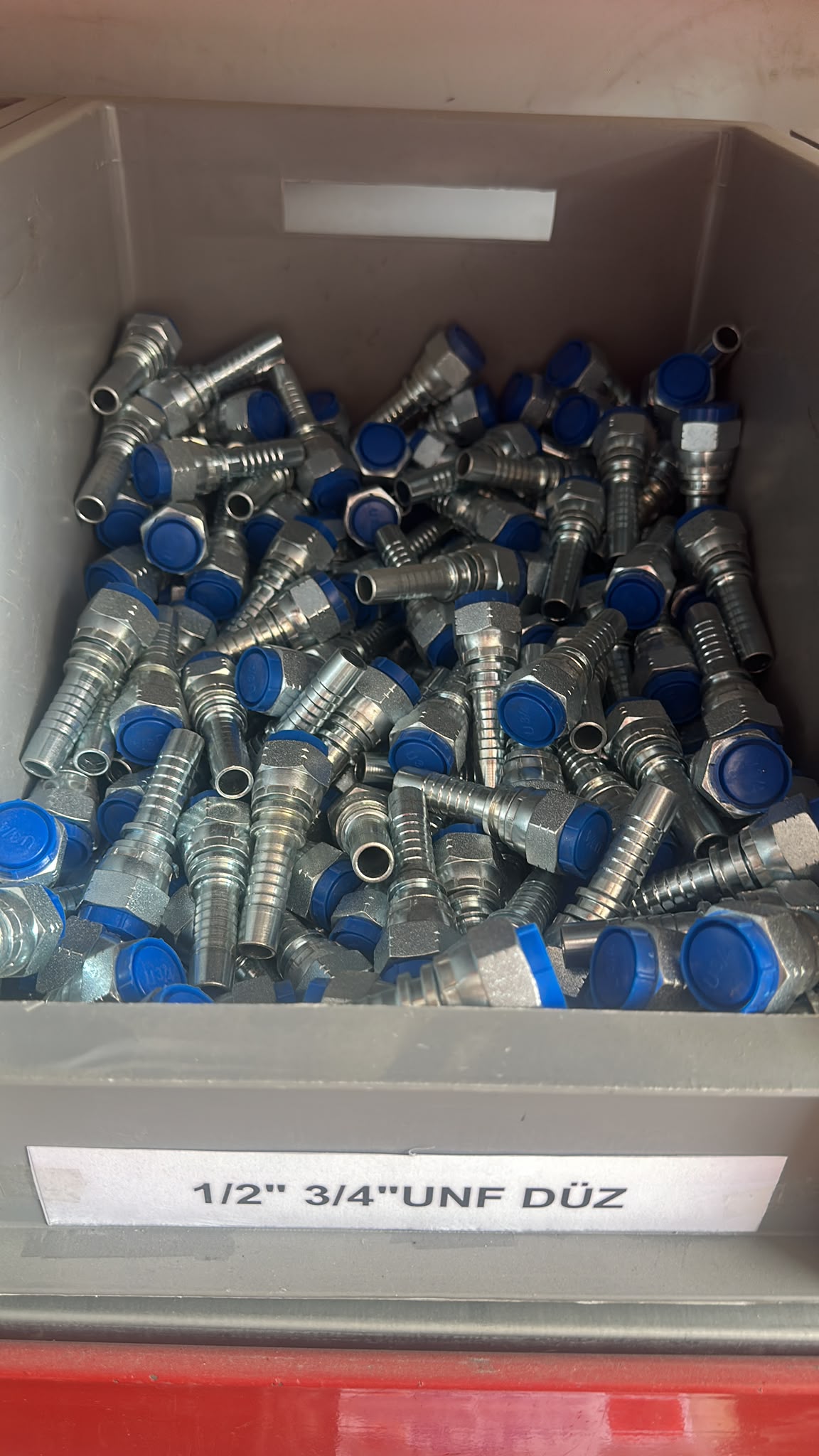

JIC Düz Rakor 1/2″

Bağlantı

JIC 37°

Gövde

Düz

Diş

3/4″-16 UNF

Hortum çapı

1/2″

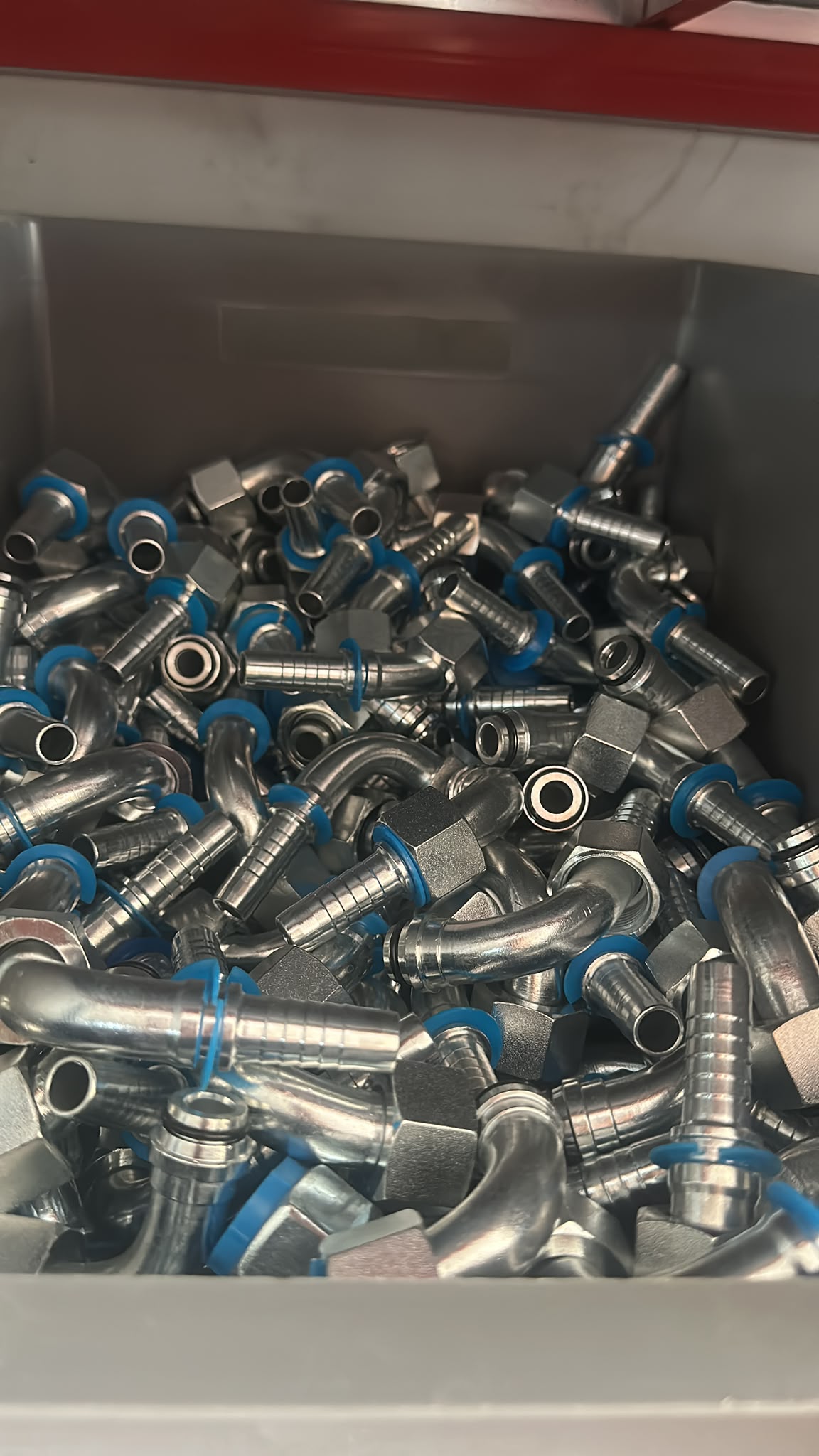

JIC 90° Rakor

Bağlantı

JIC 37°

Gövde

90°

Diş

UNF

Yatak

Konik

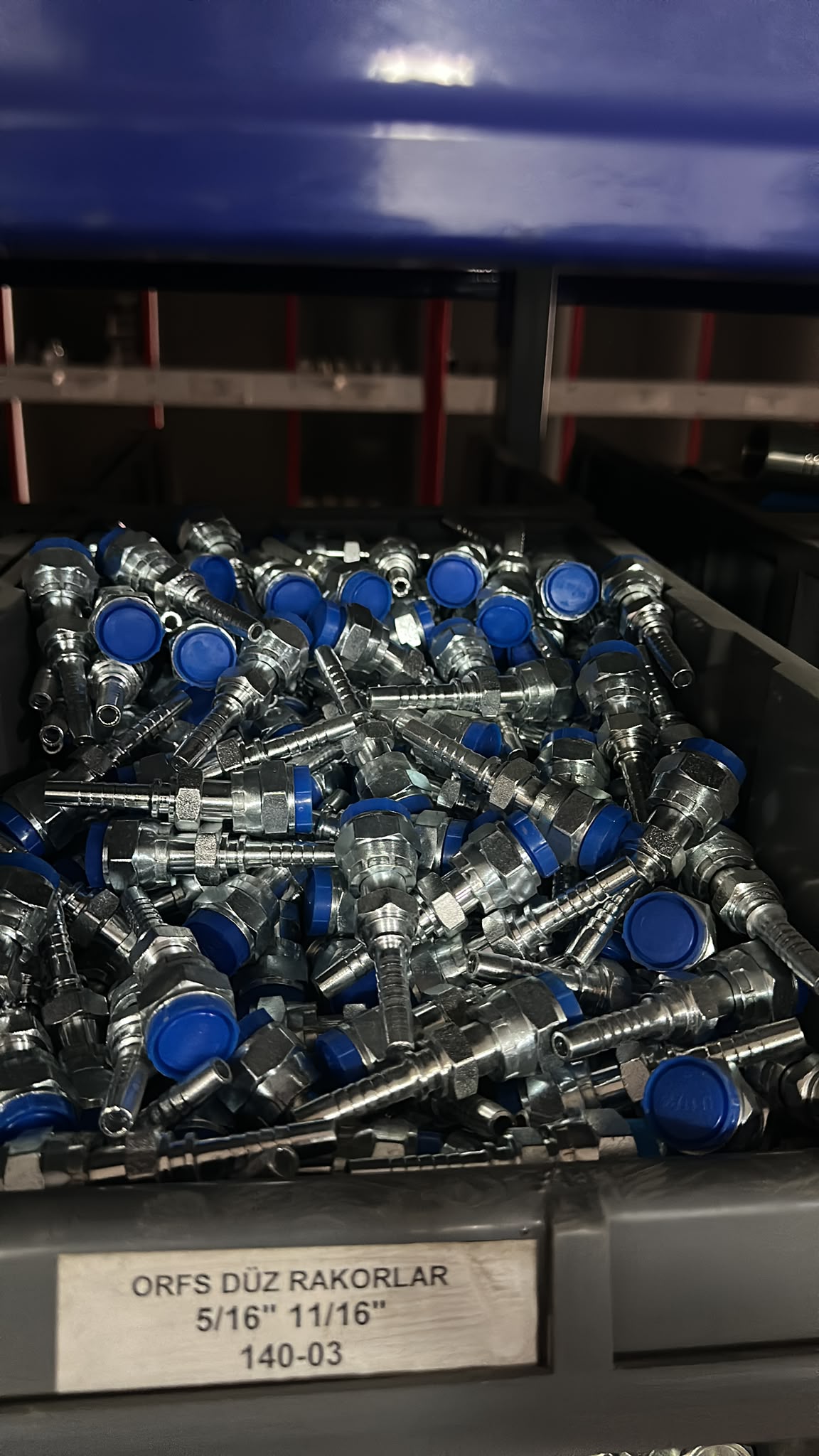

ORFS Düz Rakor 5/16″

Bağlantı

ORFS

Gövde

Düz

Diş

11/16″-16

Hortum çapı

5/16″

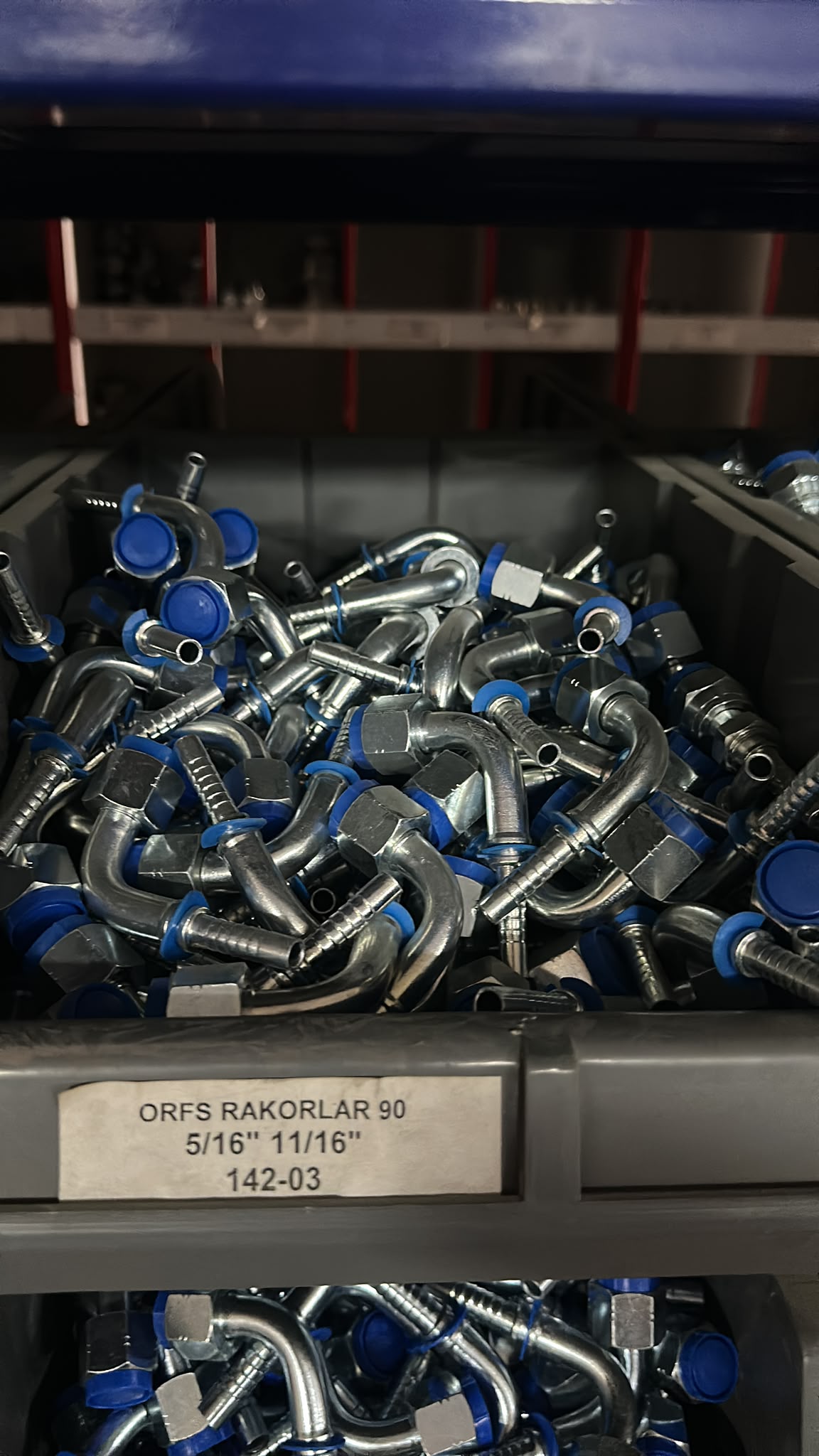

ORFS 90° Rakor 5/16″

Bağlantı

ORFS

Gövde

90°

Diş

11/16″-16

Hortum çapı

5/16″

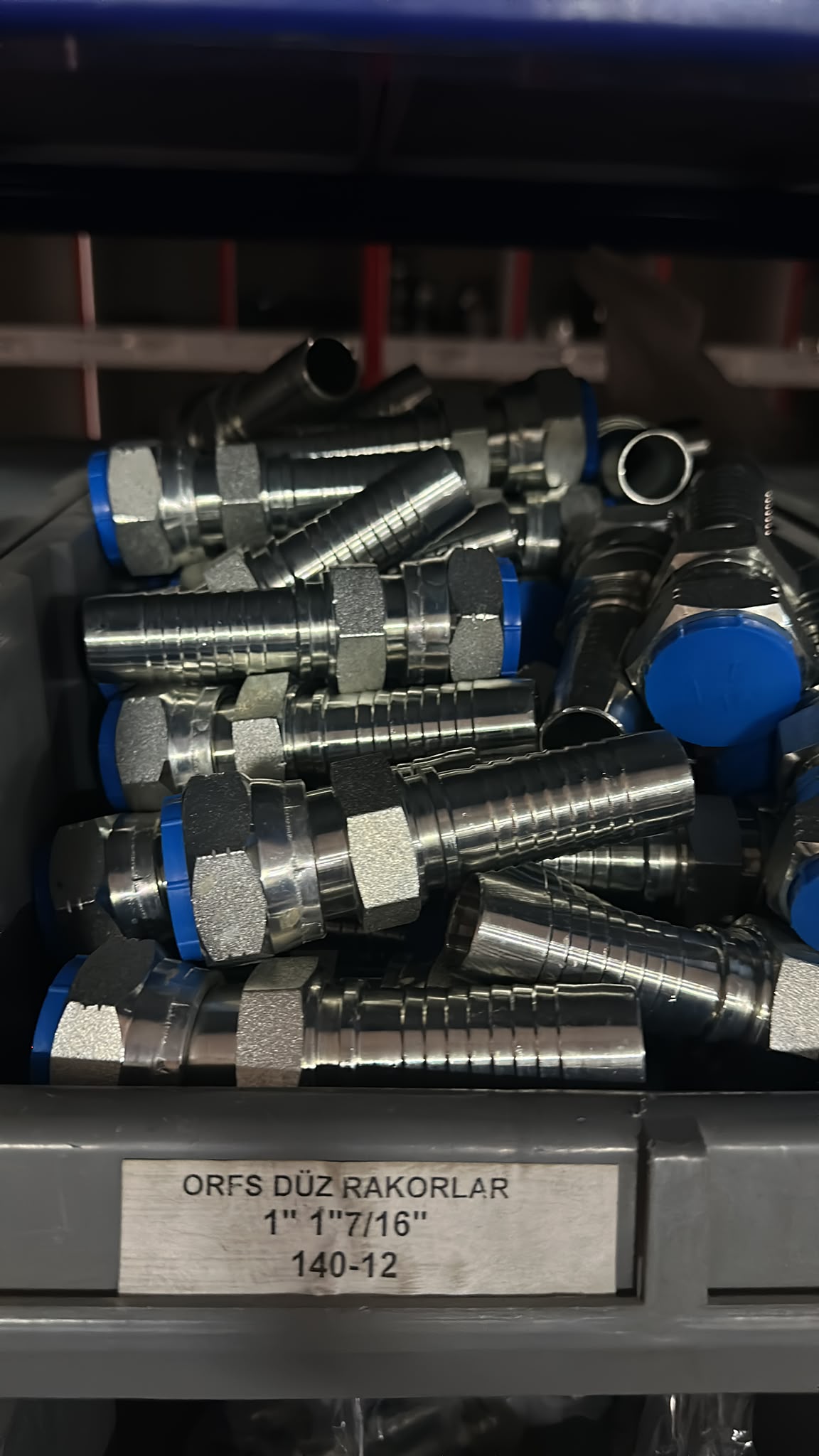

ORFS Düz Rakor 1″

Bağlantı

ORFS

Gövde

Düz

Diş

1.7/16″-12

Hortum çapı

1″

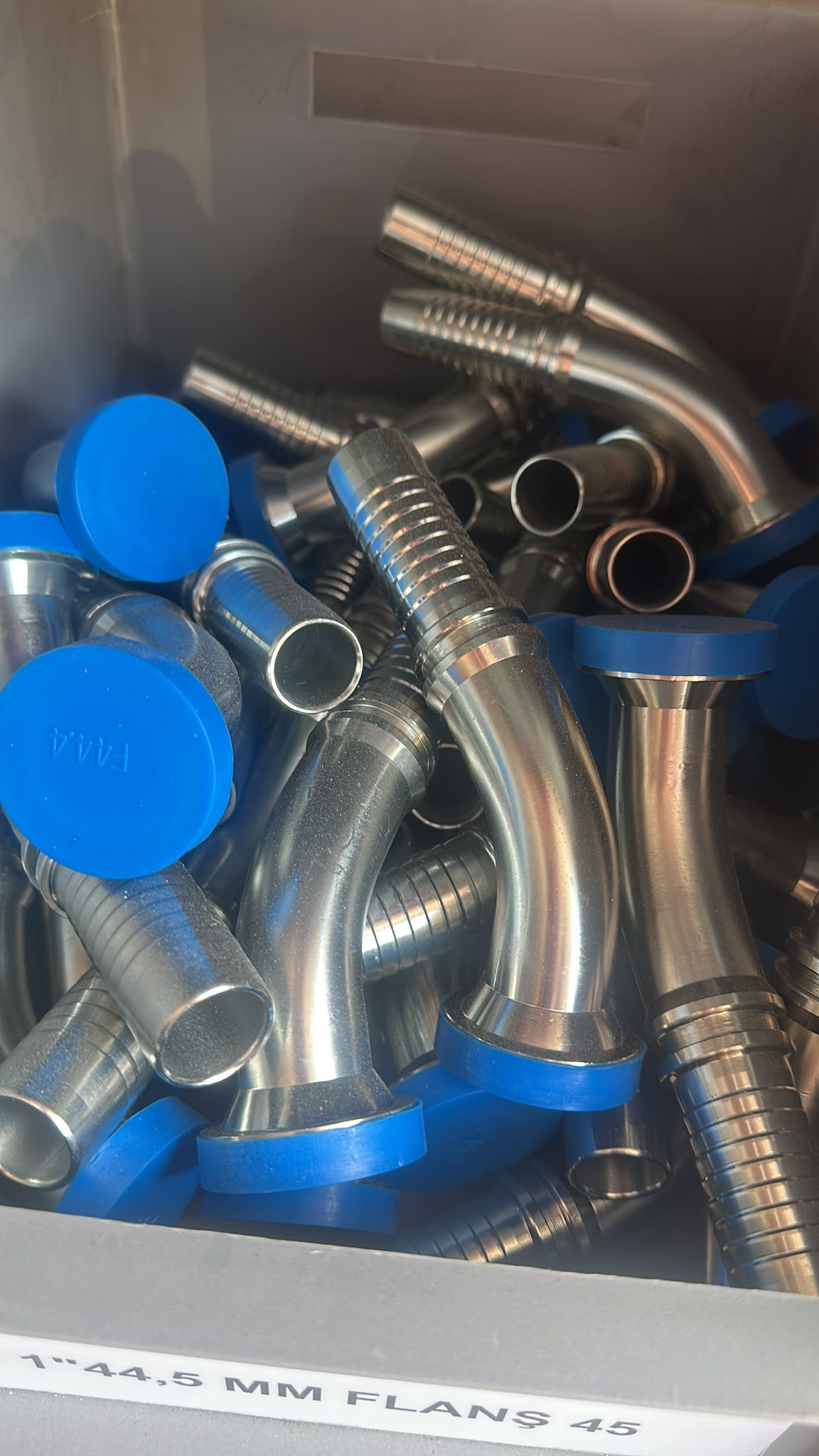

SAE Flanşlı 45° Rakor 1″

Bağlantı

SAE Flanş

Gövde

45°

Flanş çapı

44,5 mm

Hortum çapı

1″

Rakor Çeşit Seti

Bağlantı

Metrik · BSP · JIC · ORFS

Gövde

Düz · 45° · 90°

Kullanım

Numune seti

Non-Skive Kovan

Tip

Non-skive

Uyumlu hortum

1SN · 2SN · 2SC

Çap aralığı

DN 6 – DN 51

Malzeme

Çelik

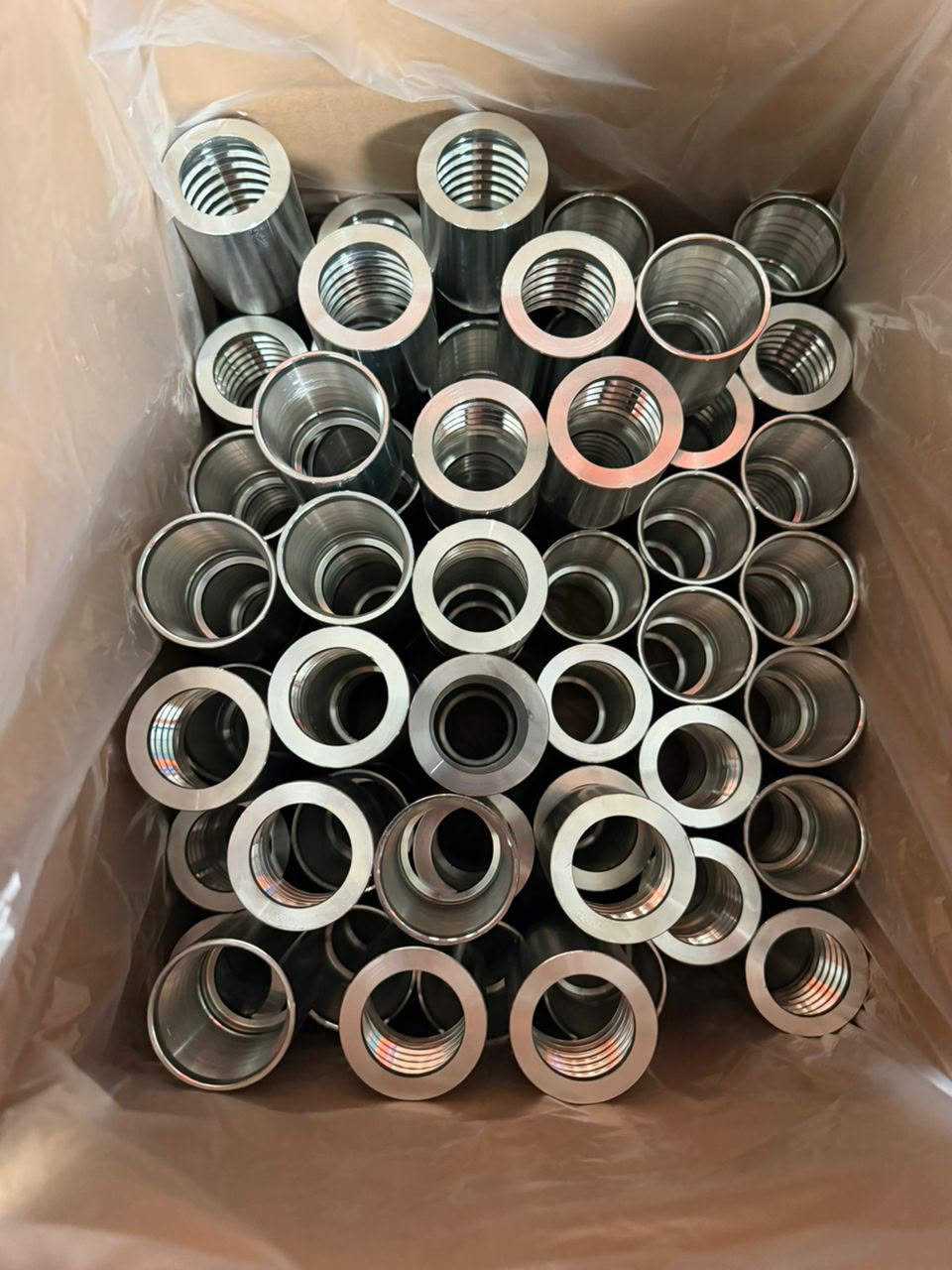

Kovan Çap Seti

Tip

Non-skive

Uyumlu hortum

1SN · 2SN · 2SC

Çap aralığı

DN 6 – DN 51

Kaplama

Galvaniz
